通过将用于开合的负荷开关和发挥保护作用的熔断器相结合，就无需昂贵的断路器装置（金属铠装开关设备），尤其是在电缆配电系统中，因为该系统的故障具有罕见性和永久性，使得断路器的自动重合功能成为无谓的浪费。与断路器装置不同，定制型金属封闭式开关设备几乎无需维护。负荷开关不需要调整、设置或绝缘测试。仅需偶尔检查和检测。免维护熔断器不同于继电器，无需设置或测试。借助金属封闭式开关设备，无需特殊设备和监控的电池。金属封闭式开关设备简单易用、可靠性卓越、初始成本低廉、维护成本极低，是您系统的最佳选择。

定制型金属封闭式开关设备的用途：

• 带三个或以上输入电源的复杂自动电源切换方案；分段母线；或环形母线布置。
• 热序计量应用。
• 具有特定安装要求的应用（如变压器初级单元变电站）以及需要特殊功能组件的应用（如接地开关、控制电源变压器、仪表盘或功率因数校正电容器）。
• 需要不同寻常的开关设备布局的应用，如"U形"配置。

定制型金属封闭式开关设备的特点：

• 厚度11的结实钢制外壳。
• 600和1200安培负荷开关具有多次故障关合额定值。
• 使用施恩禧的SM和SML电力熔断器时，最低可在单个周期内全部清除故障电流。
• 使用施恩禧Fault Fiter®电子型电力熔断器时，可选择特定响应曲线。
• 预制的精密自动电源切换控制器。
• 三相负载保护。施恩禧缺相检测继电器和过流继电器能将三相负荷与单相或其他缺相状态隔离。
• 单相负载保护。与断路器不同，熔断器只选择性隔离为单相负荷馈线的供电的故障相线。
• 与金属铠装装置相比，购置成本低廉。
• 重量轻。比金属铠装装置更加易于搬运。

（在移动设备上，向左轻扫可查看剩余的额定值信息。）

60—赫兹额定值①

① 此处所显示的额定值适用于单个间隔。整体组件的额定值与额定值最低的间隔相同。要了解2000-A和3000-A主母线额定值，请联系施恩禧。

NA不适用。

● 额定值按4.16千伏电力熔丝计算。7.2千伏电力熔丝的额定值为27 000安培。

■ 如果使用SM-4Z型、SM-20型或SM-5S型熔丝，最大额定值降至27千伏。

▲ 用于以单芯同心中性电缆或母线与变压器连接的固定接地电路时，额定值为12 500安培。

♦ 该额定值仅适用于变压器开合和保护。所有其他应用的短路额定值为25 000安培对称有效值电流。

以下显示的基本形式常常被组合起来，以满足最为复杂的配电系统的需要。亦可采取其他回路设计，以满足特殊需求。例如，可将定制型金属封闭式开关设备和Vista^®户外环网柜模块组合起来，创建System VI^™开关设备

---

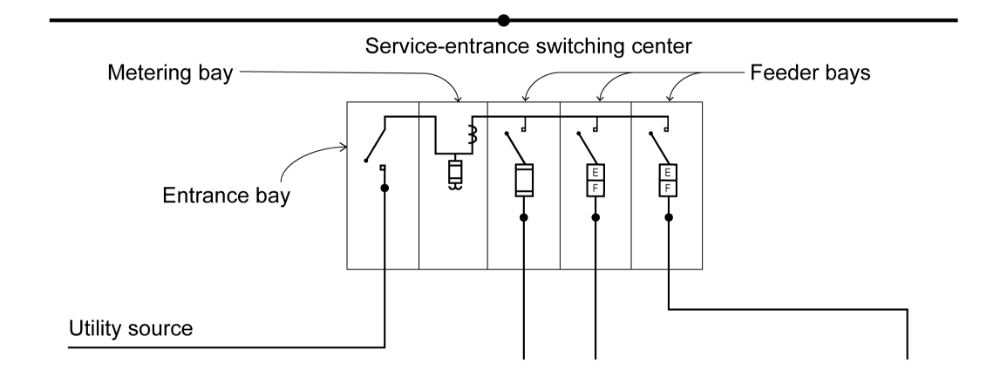

放射系统

放射系统是最为简单的系统，它经济实惠，可广泛应用于各种专用径向电路。该直通电路技术有助于定位并修复故障电路。用多个放射电路为配电系统进行分割可限制由故障引起的服务中断范围。在本例中，施恩禧定制型金属封闭式开关设备的进线口间隔由电子电力熔断器提供，从而能与上游保护装置充分配合。

---

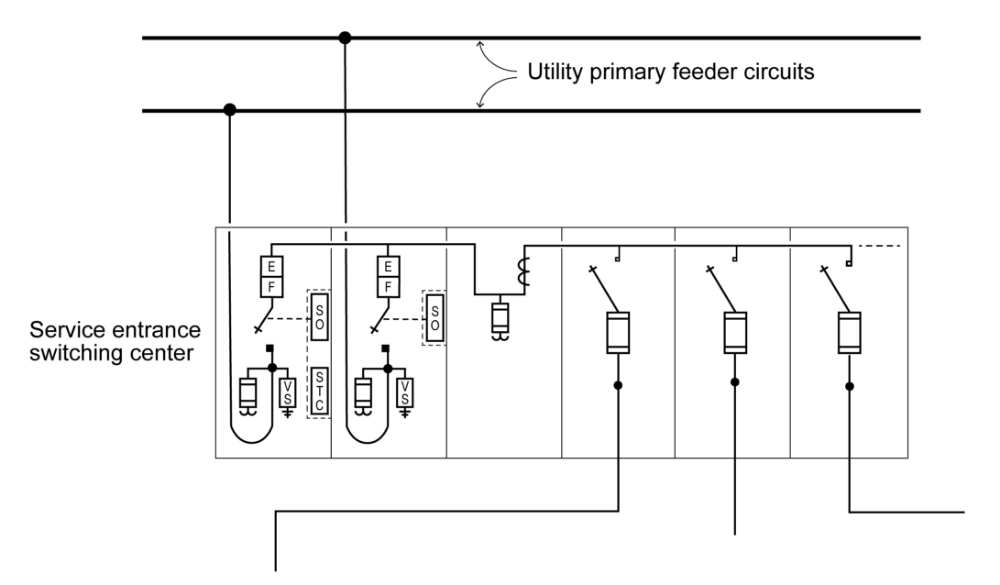

共用母线初始选择

施恩禧定制型金属封闭式开关设备能确保更高水平的服务持续性。两个电源为金属封闭式开关设备提供电力，一个为优先电源，另一个为替代电源。每个电源配设的电动负荷开关以及电源切换控制器可在首选开关设备中执行自动双向切换。负荷开关随着电力熔断器开关一同切换以保护负载电路；本例中，两个为手动开关，第三个为电动开关，在熔断器运行时，电子过流继电器和开关操控器提供自动三相隔离功能。

---

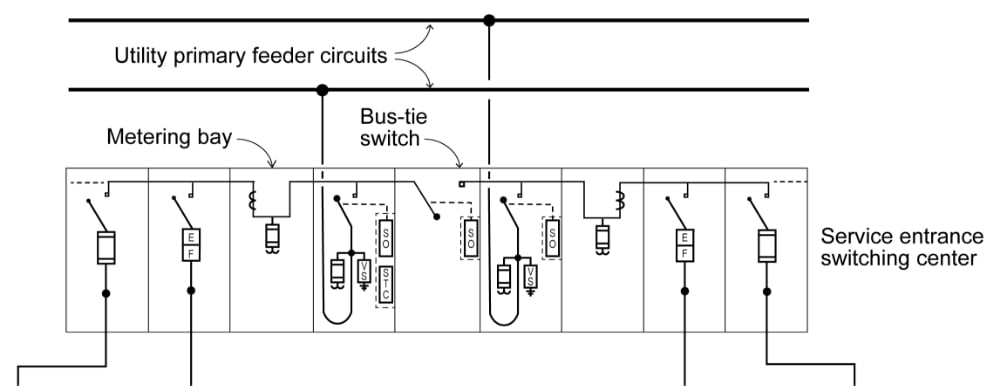

分裂母线初始选择

施恩禧定制型金属封闭式开关设备能让大型厂内系统通过一个切换中心供电，因为在正常运行时，两个电源都得到充分利用，此时两个电源负荷开关闭合，母线连接开关断开。每一个电源实际上是其母线区段的优先电源，也是其他母线区段的替代电源。

开关和熔断器

• Mini-Rupter^®户内负荷开关 — 连续和开断电流额定值达600安培
• Alduti-Rupter^®户外柱上隔离负荷开关 -连续和开断电流额定值达1200安培
• SM-40型电力熔断器 - 最大额定电流达400安培（其他SM型电力熔断器的最大额定电流为200至720安培。可提供具有各种时间电流特性(TCC)的熔断器，以实现最优的配合效应和最大的保护功能。TCC曲线永久精确。）
• Fault Fiter^®电子型电力熔断器 - 最大额定电流达600安培。（它们具有多种卓越的TCC功能，也比之前的熔断器具有更高的额定电流值。）

开关操动机构和控制器

• MS型开关操动机构 能使Mini-Rupter®户内负荷开关高速自动跳闸，开断时间为4个周期。MS型操动机构有手动或自动跳合c操作两种款式可选。
• Micro-AT^®电源切换控制器能最大程度减少由于一个电源丧失引起的断路，切换仅在20至25个周期内即可完成。提供多种备选型号。
• ZSD型过流继电器，用于单条负荷馈线，在检测到下游故障并消除后会启用三相隔离功能。性能优于普通过流继电器，能区分故障电流和变压器的励磁浪涌电流。

另提供：

• AS-30开关操动机构，适用于Alduti-Rupter户外柱上隔离负荷开关。
• 缺相检测器 - SPD型，用于避免三相负荷电路发生缺相。

耐弧定制型金属封闭式开关设备易于在电路布置之中配置，让电力系统的规划和设计更为便捷。

和定制型金属封闭式开关设备一样结实耐用，还采取了额外措施以防止内部燃弧故障所致影响。

本款加强型设计已成功通过加拿大标准EEMAC G14.1所要求的严格认证测试。该标准针对的是内部燃弧所致影响，包括超压对盖、门、观察窗的作用。它还涵盖了电弧放电所产生热量的影响，并确认电弧不会烧穿壳体外壁。

目前能提供的耐弧开关设备隔舱的额定值

请查阅620-700图册了解更多信息。
